一文讀懂風機基礎知識

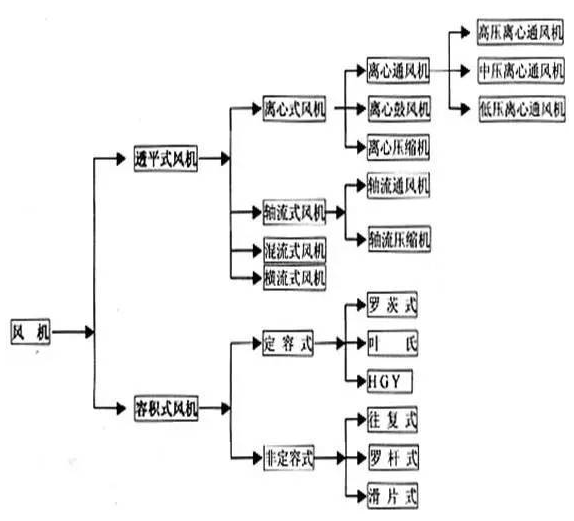

一、風機的分類及用途

1、按作用原理分類

　　a. 透平式風機——通過旋轉葉片壓縮輸送氣體的風機。

　　b. 容積式風機——用改變氣體容積的方法壓縮及輸送氣體機械。

2、按氣流運動方向分類

　　a. 離心式風機——氣流軸向世入風機葉輪后，在離心力作用下被壓縮，主要沿徑向流動。

　　b. 軸流式風機——氣流軸向世入旋轉葉片信道，由于葉片與氣體相互作用，氣體被壓縮后近似在圓柱型表面上沿軸線方向流動。

　　c. 混流式風機——氣體與主軸成某一角度的方向進入旋轉葉道，近似沿錐面流流動。

　　d. 橫流式風機——氣體橫貫旋轉葉道，而受到葉片作用升高壓力。

3、按生產壓力的高低分類(以絕對壓力計算)

　　a. 通風機——排氣壓力低于 31270Pa

　　b. 鼓風機——排氣壓力在 35270Pa~343000Pa 之間

　　c. 壓縮機——排氣壓力 343000Pa 以上

　　d. 通風機高低壓相應分類如下(在標準狀態下)

　　①低壓離心通風機：全壓 P ≤ 1000Pa

　　②中壓離心通風機：全壓 P=1000~5000Pa

　　③高壓離心通風機：全壓 P=5000~30000Pa

　　④低壓熱交換器專用軸流風機 ：全壓 P ≤ 500Pa

　　⑤高壓熱交換器專用軸流風機 ：全壓 P=500~5000Pa

二、風機全稱及型號表示方法

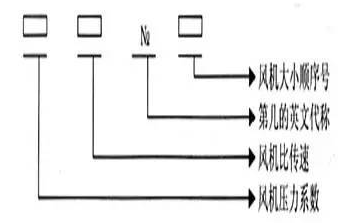

　　1、一般通風機全稱表示方法

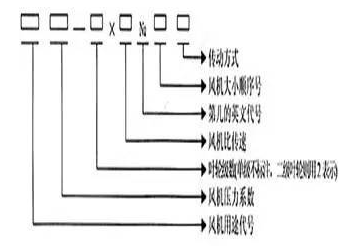

　　2、型號和品種組成表示方法

三、風機主要技術參數的概念

1、壓力

　　通風機的壓力指升壓(相對于大氣的壓力)，即氣體在風機內壓力的升高值或風機進口處氣體壓力之差。它有靜壓、動壓、全壓之分。全壓等于風機出口與進口總壓之差。

　　常以 P 來表示，其單位常用 Pa、Kpa 表示。

2、流量

　　在單位時間內通過風機的氣體容積，又稱風量。

　　常以 Q 來表示，其單位常用 m 3 /h. m3/min。

3、轉速

　　風機轉子旋轉速度。

　　常以 n 來表示，其單位用 r/min ( r 表示轉速， min 表示分鐘)。

4、功率

　　驅動風機所需要的功率。

　　常以 N 來表示，其單位用 Kw 。

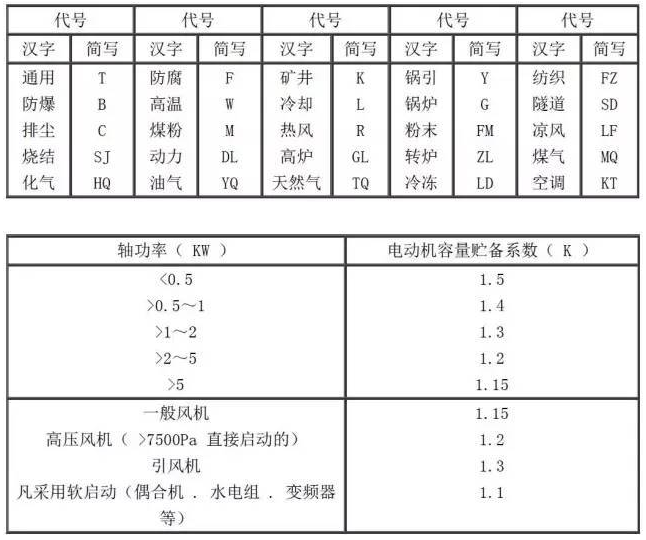

四、常用風機用途代號

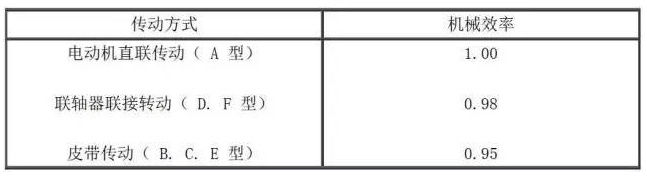

五、傳動方式及機械效率

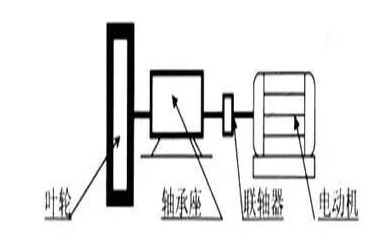

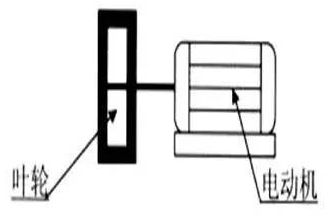

　　1、型直聯傳動

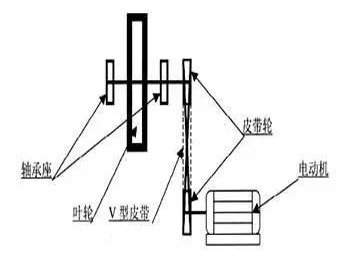

　　2、型皮帶傳動

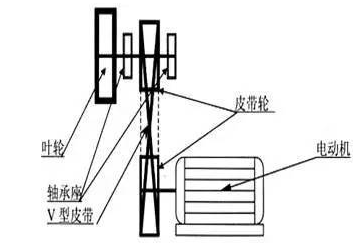

　　3、型皮帶傳動

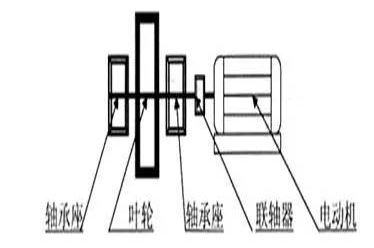

　　4、型聯軸器聯接轉動

　　5、型皮帶傳動

　　6、型聯軸器聯軸轉動

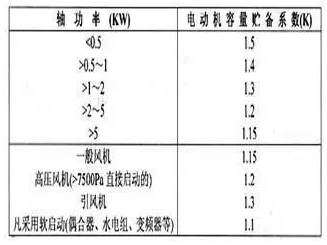

六、電動機容量貯備系數
